Клапан ИУБП
Клапаны ИУБП предназначены для дистанционного управления потоками молока, жидких молочных продуктов и моющих растворов согласно команд, поступающих от системы дистанционного управления. Материал: AISI 304. Температура рабочей среды до 95 град. Цельсия. Рабочее давление среды: до 5 атм. Применяется дл автоматизации процессов молочной промышленности.
Выпускаются отсечные (перекрывающие поток продукта) и переключающие (изменяющие направление потока продукта) с тремя, четырьмя, пятью направлениями, 16 вариантов исполнения: 12 – для резьбового и 4 для сварного соединения.
Клапан состоит из рабочих корпусов и штока с затвором, контактирующих с продуктом, поршневого пневмопривода, узла сигнализации положения.
Отличительной особенностью клапана является исполнение узла сигнализации положения клапана, который расположен на верхней части пневмоцилиндра и закрыт колпаком, что обеспечивает надежность его работы.
Технические характеристики клапанов ИУБП
- Диаметр условного прохода 50 мм.
- Ход штока для нормального закрытого клапана не более 13,7 мм.
- Ход штока для нормального открытого клапана не более 15,4 мм.
- Привод пневмопружинный.
- Продолжительность переключения не более 2 с.
- Рабочее давление сжатого воздуха от 0,55 до 0,60 МПа.

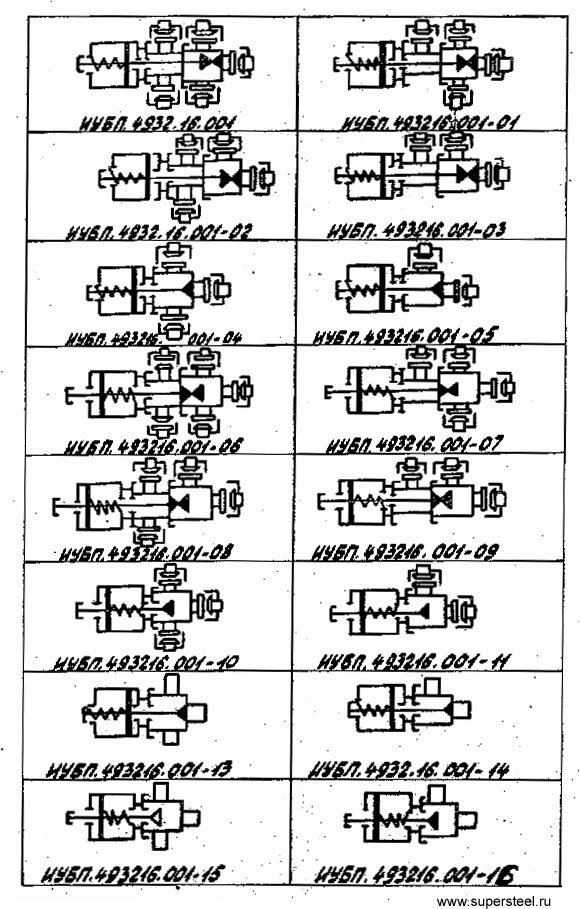

Данные клапана имеют 16 исполнений, из которых 12 с резьбой ДУ-50 (под молочную гайку и конический штуцер), остальные 4 под непосредственную приварку отводов клапанов.
Клапан ИУБП 493216.001
Клапан ИУБП 493216.001-01
Клапан ИУБП 493216.001-02
Клапан ИУБП 493216.001-03
Клапан ИУБП 493216.001-04
Клапан ИУБП 493216.001-05
Клапан ИУБП 493216.001-06
Клапан ИУБП 493216.001-07
Клапан ИУБП 493216.001-08
Клапан ИУБП 493216.001-09
Клапан ИУБП 493216.001-10
Клапан ИУБП 493216.001-11
Клапан ИУБП 493216.001-13
Клапан ИУБП 493216.001-14
Клапан ИУБП 493216.001-15
Клапан ИУБП 493216.001-16
Принцип работы
В исходном положении, без подвода управляющего давления к штуцеру, затвор под действием пружины прижат резиновым уплотнением к седлу корпуса (нормально закрытый клапан). При подводе управляющего давления шток привода перемещает затвор в верхнее положение и прижимает резиновое уплотнение к седлу корпуса. При сбросе управляющего давления затвор возвращается в исходное положение.

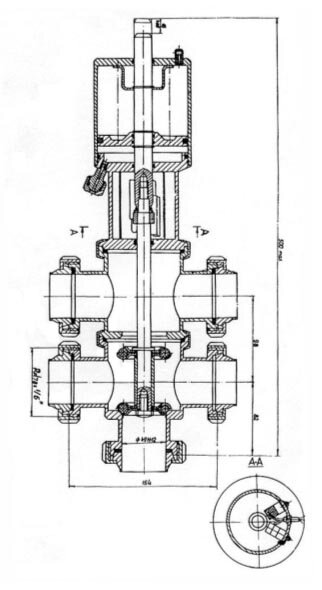

Привод может быть собран с корпусами 2 и 3, как показано на рис. 1, или развернутым на 180 градусов. При этом клапан из нормально закрытого превращается в нормально открытый.
У нормально закрытого клапана стрелка на корпусе привода направлена в сторону сменных корпусов, а шпилька незначительно выходит за торец сигнализатора. При подводе управляющего давления гладкая часть шпильки должна почти полностью выйти за торец сигнализатора, что внешне подтверждает срабатывание клапана. У нормально открытого клапана стрелка направлена в сторону, противоположную сменным корпусам, а гладкая часть шпильки почти полностью выступает за торец сигнализатора. При подводе управляющего давления шпилька незначительно выступает за торец, что указывает на срабатывание клапана.
